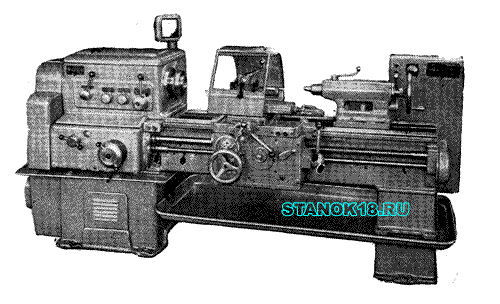

Токарно-винторезный 1К62 |
| |
 |
Станок предназначен для выполнения следующих операций: обтачивания и растачивания цилиндров и обработки торцов, обтачивания и растачивания крутых коротких конусов, обтачивания и'рас тачивания пологих длинных конусов, нарезания метрической, (Модульной, дюймовой, тгатчевой, многоза-ходной и точной (минуя механизм коробки подач) резьбы, нарезания архимедовой спирали с шагом 3/8 и 7/16" и сверления при помощи задней бабки (наибольший диаметр сверления 60 мм).
Станок изготовляется в трех исполнениях с различным расстоянием между центрами.
Он имеет бесступенчатое регулирование числа оборотов шпинделя от вариатора, представляющего собой две пары сферических дисков и специальный клинообразный ремень с сухими поверхностями трения. Ведущие диски поджимаются пружиной. Число оборотов изменяется при помощи специального редуктора управления, шток которого возвратно-поступательным движением изменяет расстояние между ведомыми дисками. Расстояние между ведущими дисками изменяется автоматически — натяжением или ослаблением клинообразного ремня и пружины.
Задняя бабка жесткой конструкции при использовании ее для сверления может приводиться в движение механической подачей от каретки: для этого заднюю бабку следует соединить замком с кареткой.
|

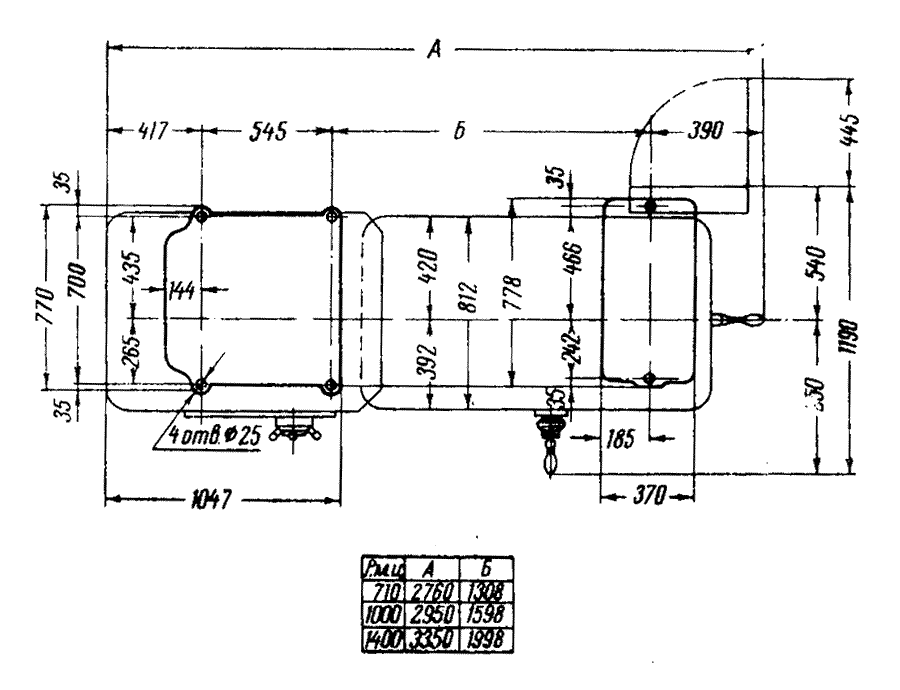

Установочный чертёж Токарно-винторезный станок 1к62 |
 |
Основные данные |
| Основные размеры |
| Наибольший диаметр изделия, устанавливаемого над станиной, мм |
400 |
Наибольший диаметр точения над нижней
частью суппорта, мм |
220 |
| Наибольший диаметр обрабатываемого прутка, мм |
45 |
| Высота центров |
215 |
| Расстояние между центрами, мм |
710; 1000; 1400 |
| Наибольшая длина обтачивания, мм |
640; 930; 1330 |
| Диаметр отверстия в шпинделе, мм |
47 |
| Механика станка |
| Пределы чисел оборотов шпинделя в минуту |
12—3000 |
| Пределы продольных подач, мм/об |
0,070—4,16 |
| Пределы поперечных подач, мм/об |
0,035—2,08 |
| Шаг нарезаемой резьбы: |
|
| Метрической , мм |
1—192 |
| дюймовой (число ниток на 1") |
24—2 |
| модульной, мм |
0,5—48 |
| питчевой, питчи |
96—1 |
| Быстрое продольное перемещение суппорта м/мин |
3,4 |
| Быстрое поперечное перемещение суппорта, м/мин |
1,7 |
| Привод, габарит и вес станка |
| Мощность электродвигателя главного привода |
10 |
| Габарит станка, мм: |
|
| длина |
2760; 2950; 3350 |
| ширина |
1190 |
| высота |
1350 |
| |
2277; 2418; 2505 |
| Изготовитель — Московский городской совнархоз. |
|
| |
